laser

YJLINKのレーザーマーキング装備はPCBにバーコード、文字などをマーキングする装備で、CO2、Hybridの2つのモデルで構成されています。 精密なマーキング性能と高い生産性、使い勝手を備えたYJLINKレーザーマーキング装備は優れた品質が認められています。

スイッチ
反転機能
内部構成
個別マーキング/マルチマーキング
モデル CO2 Hybrid
システム動作 X, Y-軸レーザーヘッド移動 X,Y- 軸ステージ移動
レーザー種類 KEYENCE Head / 30W KEYENCE head / 13W
反転機能 (Inverting)

反転機能が適用され両面マーキングが可能です。

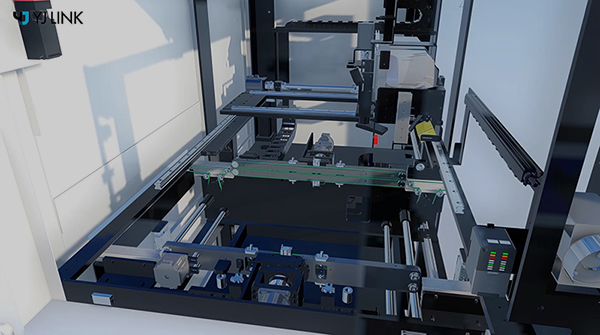

内部構成

カメラ(Camera)

  • 基準点認識
  • キーマーク確認 (誤挿入防止)
  • マーキング位置 teaching

反転機能 (Inverting)

  • 両面マーキング

スキャナー(Scanner)

  • バーコード読み取り
1
2
3

1. カメラ

  • 基準認識
  • キーマーク機能（間違ったPCBが入ってこないようにする）
  • ティーチング·マーキングの位置

2. 転

  • 両面マーキング

3. カメラ

  • バーコード読み取り
個別マーキング/ マルチマーキング

個別マーキング

マルチマーキング

レーザーマーキング方式は 個別マーキングが標準です。

ここで、サイクルタイムの改善法案としてマルチマーキングのオプション機能を適応できます。

マルチマーキングはマルチスキャニングをサポートするスキャナーを付着し、多数のバーコードを同時にマーキング・スキャニングできて、サイクルタイムの改善に効果的です。
